DA702 series 고경도용 ㆍ 스타
- 2날, 고경도 고속가공 볼 엔드밀
-
- 2 FLUTE, STUB CUT LENGTH, BALL NOSE
- with EXTENDED NECK
- HRc70까지의 고경도 피삭재 가공에 적합
- 특수 소재 및 최신 코팅 적용으로 건식가공 및 고속가공에 적합
- 우수한 가공 면조도를 실현

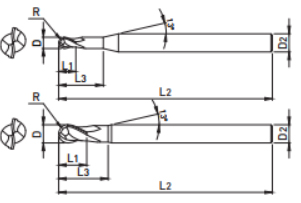

| EDP. No. | D1 | R | L1 | L2 | L3 | D2 | D3 |
|---|---|---|---|---|---|---|---|
| DA702001 | 1/32 | 1/64 | 1/32 | 1/16 | 2 | 0.29 | 1/4 |
| DA702002 | 1/16 | 1/32 | 1/16 | 1/8 | 2 | .059 | 1/4 |
| DA702003 | 3/32 | 3/64 | 3/32 | 3/16 | 2 | .059 | 1/4 |
| DA702004 | 1/8 | 1/16 | 1/8 | 1/4 | 2-1/2 | .121 | 1/4 |
| DA702006 | 3/16 | 3/32 | 3/16 | 3/8 | 3 | .184 | 1/4 |
| DA702008 | 1/4 | 1/8 | 1/4 | 1/2 | 3-1/2 | .246 | 1/4 |
| DA702010 | 5/16 | 5/32 | 5/16 | 5/8 | 4 | .309 | 5/16 |
| DA702012 | 3/8 | 3/16 | 3/8 | 3/4 | 4 | .371 | 3/8 |
| DA702016 | 1/2 | 1/4 | 1/2 | 1 | 4-1/2 | .496 | 1/2 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | ◎ | ○ | |||||
허용공차
| 외경 | 래디우스(Inch) | 자루부 |
|---|---|---|
| 1/4 이하 | ±0.002 | h6 |
| 1/4 초과 | ±0.004 |
