ZSLNS20 series 고경도용 ㆍ 스타
- 2날 롱 넥 평 엔드밀
-
- 2 FLUTES LONG NECK TYPE SQUARE ENDMILL

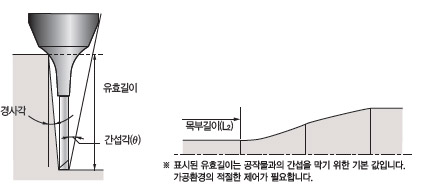

- 경사진 가공물일 경우 유효길이는 목부길이(L2) 보다 더 길어짐
- 공구 선택시 다양한 경사각에 따른 유효길이(Effective Neck Length)를 참조
- 공구와 가공물의 간섭이 발생할 수 있으니 간섭각(θ )을 확인

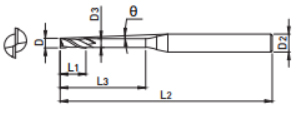

| EDP. No. | Dimension(mm) | 유 효 길 이 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | L2 | L1 | d1 | L3 | d3 | θ | 0.5° | 1° | 1.5° | 2° | 3° | |
| ZSLNS 2001-0.3 | 0.1 | 0.3 | 0.15 | 0.08 | 45 | 4 | 11.6 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 |
| ZSLNS 2001-0.5 | 0.1 | 0.5 | 0.15 | 0.08 | 45 | 4 | 11.4 | 0.6 | 0.7 | 0.7 | 0.7 | 0.8 |
| ZSLNS 2001-1 | 0.1 | 1 | 0.15 | 0.08 | 45 | 4 | 10.9 | 1.2 | 1.2 | 1.2 | 1.3 | 1.4 |
| ZSLNS 2002-0.5 | 0.2 | 0.5 | 0.3 | 0.17 | 50 | 4 | 11.3 | 1.2 | 1.3 | 1.5 | 1.7 | 2.0 |
| ZSLNS 2002-1 | 0.2 | 1 | 0.3 | 0.17 | 50 | 4 | 10.8 | 1.7 | 1.9 | 2.2 | 2.4 | 2.7 |
| ZSLNS 2002-1.5 | 0.2 | 1.5 | 0.3 | 0.17 | 50 | 4 | 10.3 | 2.3 | 2.5 | 2.8 | 3.0 | 3.4 |
적용 피삭재
| 탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
|---|---|---|---|---|---|---|---|---|---|
| ~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
| ○ | ○ | ◎ | ◎ | ○ | |||||
허용공차
| 외경 | 인선부(mm) | 자루부 |
|---|---|---|
| 0.1 ~ 0.5 | 0 ~ -0.012 | h5 |
| 0.6 ~ 4 | 0 ~ -0.015 |
