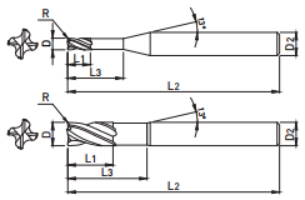

EDP. No. | D | R | L1 | L2 | L3 | D2 | D3 |
---|---|---|---|---|---|---|---|
ZS204 020 005 07 | 2 | 0.05 | 2.5 | 7 | 50 | 1.9 | 4 |
ZS204 020 01 07 | 2 | 0.1 | 2.5 | 7 | 50 | 1.9 | 4 |
ZS204 030 01 09 | 3 | 0.1 | 4 | 9 | 55 | 2.9 | 6 |
ZS204 030 02 09 | 3 | 0.2 | 4 | 9 | 55 | 2.9 | 6 |
ZS204 030 03 09 | 3 | 0.3 | 4 | 9 | 55 | 2.9 | 6 |
ZS204 030 03 12 | 3 | 0.3 | 4 | 12 | 55 | 2.9 | 6 |
ZS204 030 03 16 | 3 | 0.3 | 16 | 16 | 55 | 2.9 | 6 |
ZS204 040 02 12 | 4 | 0.2 | 5 | 12 | 55 | 3.8 | 6 |
ZS204 040 03 12 | 4 | 0.3 | 5 | 12 | 55 | 3.8 | 6 |
ZS204 040 03 16 | 4 | 0.3 | 5 | 16 | 55 | 3.8 | 6 |
ZS204 040 03 20 | 4 | 0.3 | 5 | 20 | 55 | 3.8 | 6 |
ZS204 040 05 12 | 4 | 0.5 | 5 | 12 | 55 | 3.8 | 6 |
ZS204 040 05 16 | 4 | 0.5 | 5 | 16 | 55 | 3.8 | 6 |
ZS204 040 05 20 | 4 | 0.5 | 5 | 20 | 55 | 3.8 | 6 |
ZS204 040 10 12 | 4 | 0.1 | 5 | 12 | 55 | 3.8 | 6 |
ZS204 050 01 16 | 5 | 0.1 | 6 | 16 | 60 | 4.8 | 6 |
ZS204 050 02 16 | 5 | 0.2 | 6 | 16 | 60 | 4.8 | 6 |
ZS204 050 03 16 | 5 | 0.3 | 6 | 16 | 60 | 4.8 | 6 |
ZS204 050 05 16 | 5 | 0.5 | 6 | 16 | 60 | 4.8 | 6 |
ZS204 050 10 16 | 5 | 1 | 6 | 16 | 60 | 4.8 | 6 |
ZS204 060 01 20 | 6 | 0.1 | 7 | 20 | 60 | 5.8 | 6 |
ZS204 060 02 20 | 6 | 0.2 | 7 | 20 | 60 | 5.8 | 6 |
ZS204 060 03 20 | 6 | 0.3 | 7 | 20 | 60 | 5.8 | 6 |
ZS204 060 05 20 | 6 | 0.5 | 7 | 20 | 60 | 5.8 | 6 |
ZS204 060 10 20 | 6 | 1 | 7 | 20 | 60 | 5.8 | 6 |
ZS204 060 15 20 | 6 | 1.5 | 7 | 20 | 60 | 5.8 | 6 |
ZS204 080 01 25 | 8 | 0.1 | 9 | 25 | 60 | 7.8 | 8 |
ZS204 080 02 25 | 8 | 0.2 | 9 | 25 | 60 | 7.8 | 8 |
ZS204 080 03 25 | 8 | 0.3 | 9 | 25 | 60 | 7.8 | 8 |
ZS204 080 05 25 | 8 | 0.5 | 9 | 25 | 60 | 7.8 | 8 |
ZS204 080 10 25 | 8 | 1 | 9 | 25 | 60 | 7.8 | 8 |
ZS204 080 15 25 | 8 | 1.5 | 9 | 25 | 60 | 7.8 | 8 |
ZS204 080 20 25 | 8 | 2 | 9 | 25 | 60 | 7.8 | 8 |
ZS204 100 02 32 | 10 | 0.2 | 11 | 32 | 75 | 9.7 | 10 |
ZS204 100 03 32 | 10 | 0.3 | 11 | 32 | 75 | 9.7 | 10 |
ZS204 100 05 32 | 10 | 0.5 | 11 | 32 | 75 | 9.7 | 10 |
ZS204 100 10 32 | 10 | 1 | 11 | 32 | 75 | 9.7 | 10 |
ZS204 100 15 32 | 10 | 1.5 | 11 | 32 | 75 | 9.7 | 10 |
ZS204 100 20 32 | 10 | 2 | 11 | 32 | 75 | 9.7 | 10 |
ZS204 120 02 38 | 12 | 0.2 | 12 | 38 | 75 | 11.7 | 12 |
ZS204 120 03 38 | 12 | 0.3 | 12 | 38 | 75 | 11.7 | 12 |
ZS204 120 05 38 | 12 | 0.5 | 12 | 38 | 75 | 11.7 | 12 |
ZS204 120 10 38 | 12 | 1 | 12 | 38 | 75 | 11.7 | 12 |
ZS204 120 15 38 | 12 | 1.5 | 12 | 38 | 75 | 11.7 | 12 |
ZS204 120 20 38 | 12 | 2 | 12 | 38 | 75 | 11.7 | 12 |
탄소강 (S45C, S55C...) ~ HB225 |
합금강 (SCM, SK...) HB225~325 |
프리하든강 (NAK...) HRc30~50 |
열처리강 | 동 | 흑연 | 주철 FCD400. 500~ |
알루미늄 | 스테인리스강 | |
---|---|---|---|---|---|---|---|---|---|
~HRc55 SKD61 | ~HRc55 SKD11 | ||||||||
○ | ○ | ◎ | ◎ | ○ |
인선부 (mm) | 자루부 |
---|---|
0 ~ -0.02 | h6 |
