ESE714 series 고경도용 ㆍ 이코노스타
- 4날, 하이 헬릭스 스퀘어 엔드밀
-
- 4 FLUTES HIGH HELIX SQUARE ENDMILL
- 최적의 경사 적용으로 인선부 강성 보완
- 고강도 인선으로 내치핑성 내마모성 향상
- 45° 헬릭스 각 적용으로 가공성 향상

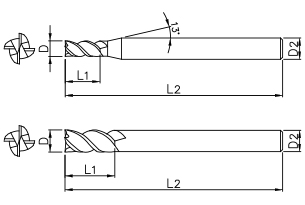

| EDP. No. | D | L1 | L2 | D2 |
|---|---|---|---|---|
| ESE714010 | 1 | 2.5 | 40 | 6 |
| ESE714012 | 1.2 | 3 | 40 | 6 |
| ESE714015 | 1.5 | 4 | 40 | 6 |
| ESE714020 | 2 | 5 | 40 | 6 |
| ESE714025 | 2.5 | 6 | 40 | 6 |
| ESE714030 | 3 | 8 | 45 | 6 |
| ESE714035 | 3.5 | 9 | 45 | 6 |
| ESE714040 | 4 | 10 | 45 | 6 |
| ESE714050 | 5 | 13 | 50 | 6 |
| ESE714060 | 6 | 13 | 50 | 6 |
| ESE714060-15 | 6 | 15 | 60 | 6 |
| ESE714080 | 8 | 19 | 60 | 8 |
| ESE714100 | 10 | 22 | 70 | 10 |
| ESE714100-25 | 10 | 25 | 70 | 10 |
| ESE714120 | 12 | 26 | 75 | 12 |
| ESE714120-30 | 12 | 30 | 80 | 12 |
허용공차
| 날경(D) | 자루경 | |
|---|---|---|
| ~ D6 | 0 ~ -0.012mm | h5 |
| D8 ~ 12 | 0 ~ -0.015mm | |
