WH 정도

WH 정도

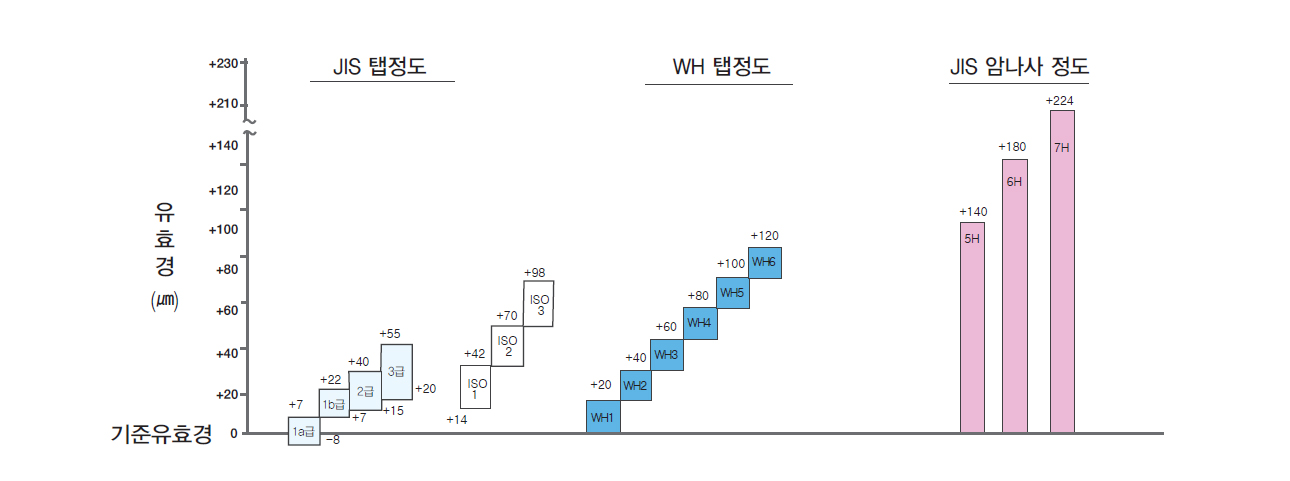

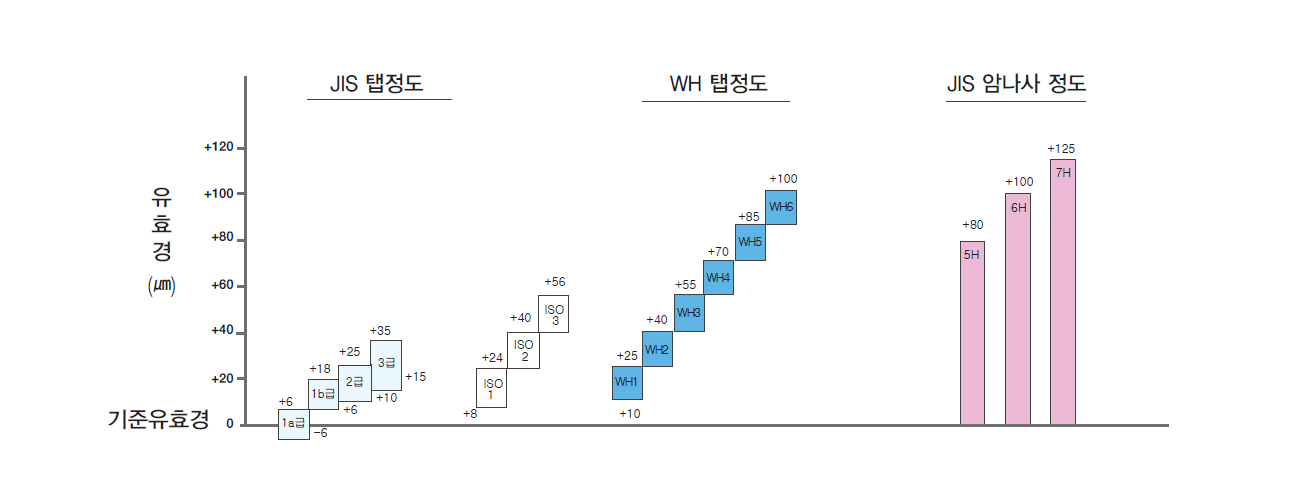

(주)위딘 용도별 탭은 소정의 암나사 정도를 만족시키기 위하여 독특한 WH방식의 단계식 정도 방식을 적용하여 작업조건에 맞도록 공구 선정이 가능합니다.

P≤0.6(40 이상) 의 것 {p≤ 0.6(T.P.I≥40)}
위의 허용차 : 0.010 + 0.015 x n
아래의 허용차 : 위의 허용차 -0.015
단위:mm

P≥0.7(36 이하)의 것 {p≤ 0.7(T.P.I≤36)}
위의 허용차 : 0.020 x n
아래 허용차 : 위의 허용차 -0.020
단위:mm

사례 M3×0.5

사례 M10×1.5

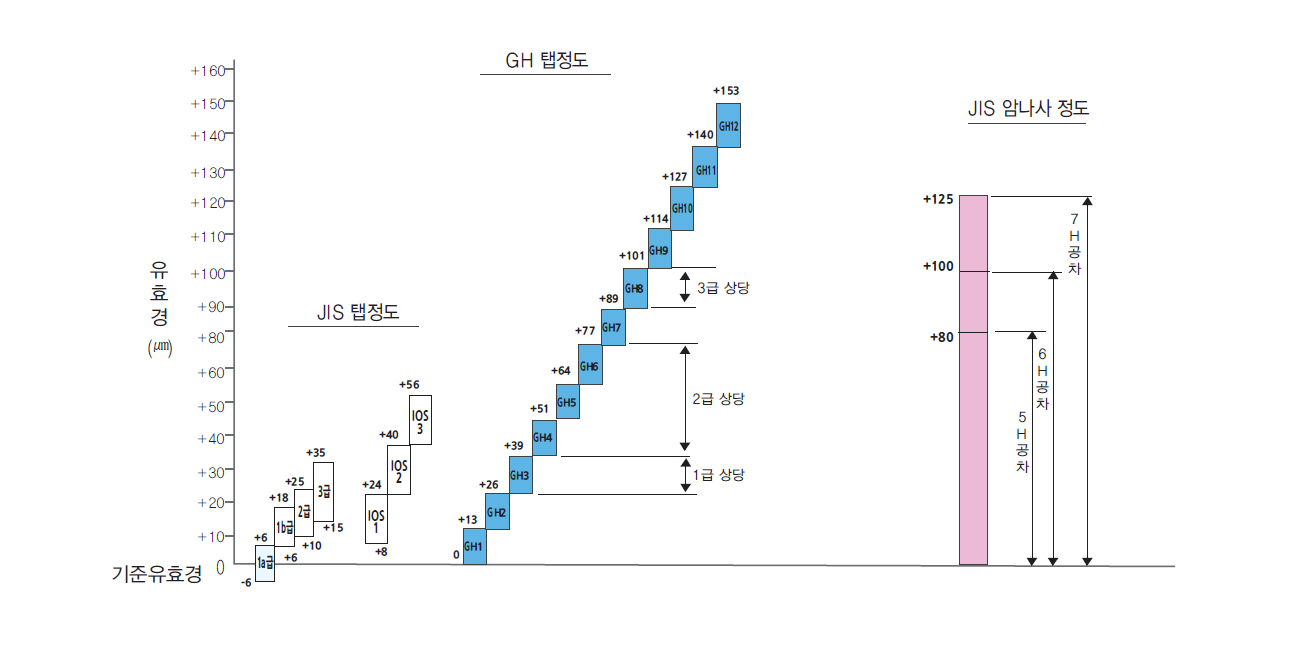

GH 정도

GH 정도

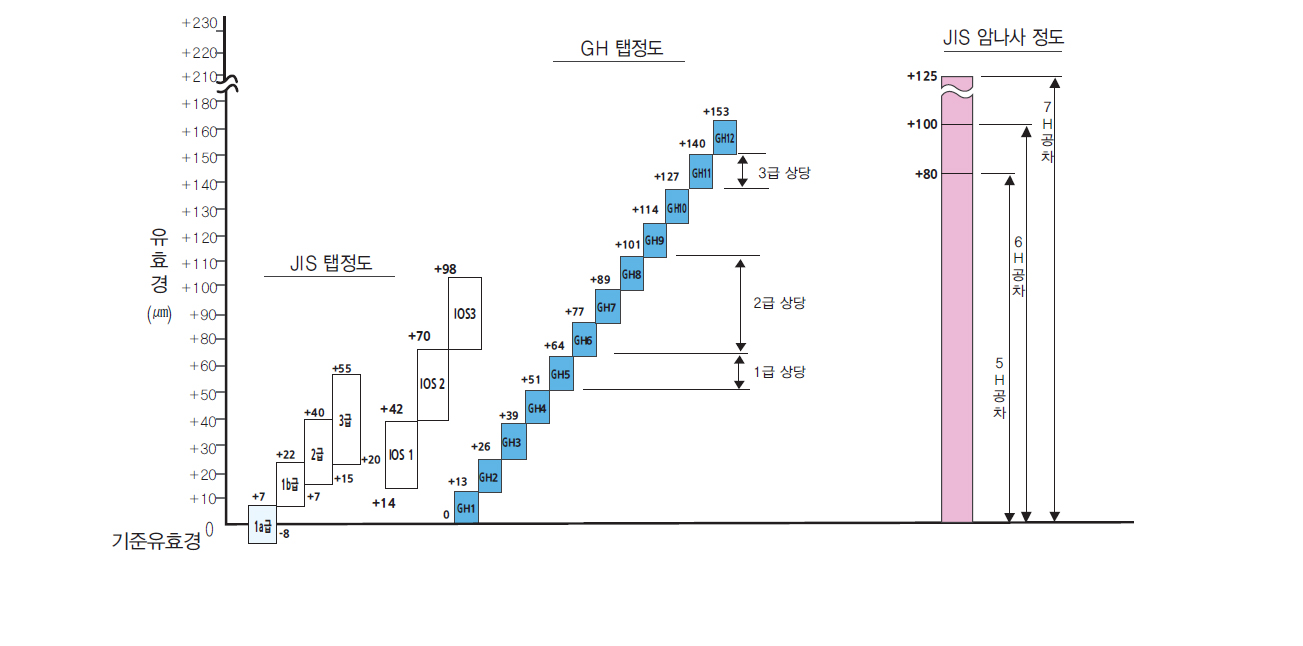

홈없는 탭(롤 탭)은 소성변형에 의하여 암나사를 가공하기 때문에 절삭탭과는 달리 엄격한 밑구멍 지름 관리가 필요하며 이에 엄격한 탭의 정도를 적용하고 있습니다. (주)위딘에서는 공차 12.7㎛(0.0005)의 단계식 정도를 채용하고 있습니다.

사례 M3×0.5

사례 M10×1.5

절삭속도와 절삭유제

절삭속도와 절삭유제

절삭속도는 탭의 재질, 종류, 식부산수, 밑구멍형상, 피삭재 및 절삭유제등 여러 조건에 의해 좌우되며 적용시 충분한 주의가 필요합니다.
또한 절삭유제에는 윤활, 냉각, 반용착의 세가지 작용이 있으며 이것을 절삭유의 삼요소라 부릅니다.
탭핑의 경우 매우 복잡한 절삭작용이 행하여지기 때문에, 가공시 충분한 절삭유제를 공급하세요 .

표준 절삭속도와 적용 절삭유제
피삭재 절삭속도(m/min) 절삭유제
스트레이트 탭 스파이럴탭 포인트 탭 초경 탭 롤 탭 HighSpeed
Synchro Tap		 Pipe
Thread Tap		 불수
용성		 수용성
(에멀전)		 세미
드라이		 드라이
저탄소강 CO,25%
이하		 8~13 8~13 15~25 - 8~13 27~32 3~6 ◎ ○ △ △
중탄소강 CO,25~
0.45%		 7~12 7~12 10~15 - 7~10 27~32 3~6 ◎ ○ △ △
고탄소강 CO,4.5%
이상		 6~9 6~9 8~13 - 5~8 22~27 2~5 ◎ ○ △ △
합금강 SCM 7~12 7~12 10~15 - 5~8 22~27 2~5 ◎ △ △ △
조질강 25~45
HRc		 3~5
(4~8)		 3~5
(4~8)		 4~6
(6~10)		 - - 15~20 2~5 ◎ △ - -
스테인레스강 SUS 4~7 5~8 8~13 - 5~10 - 3~6 ◎ ○ - -
석출경화계
스테인레스강		 SUS630
SUS631		 3~5 3~5 4~6 - - - 2~5 ◎ - - -
공구강 SKD 6~9 6~9 7~10 - - - 2~5 ◎ - - -
주강 SC 6~11 6~11 10~15 - - 17~22 2~5 ◎ ○ - -
주철 FC 10~15 - - 10~20 - - 2~5 ◎ ○ ○ ○
덕타일 주철 FCD 7~12 7~12 10~20 10~20 - - 4~8 ◎ ○ ○ -
동 Cu 6~9 6~11 7~12 10~20 7~12 27~32 2~5 ○ ○ - -
황동ㆍ황동주물 Bs, Bsc 10~15 10~20 15~25 15~25 7~12 27~32 5~10 ○ ○ ○ ○
청동ㆍ청동주물 PB, PBC 6~11 6~11 10~20 10~20 7~12 - 6~11 ○ ○ - -
알루미늄
압연재		 AL 10~20 10~20 15~25 - 10~20 100~300 5~10 ◎ ○ △ -
알루미늄
합금주물		 AC, ADC 10~15 10~15 15~20 10~20 10~25 80~300 10~15 ◎ ○ △ -
마그네슘
합금주물		 MC 7~12 7~12 10~15 10~20 - - 10~15 ◎ ○ ○ -
아연합금
주물		 ZDC 1~12 7~12 10~15 10~20 7~12 27~100 10~15 ◎ ○ △ -
열경화성
플라스틱		 베이클라이트
페놀 에폭시		 10~20 - - 15~25 - - 5~10 - ○ ○ ○
열가소성
플라스틱		 염화비닐
나일론		 10~20 10~15 10~20 10~20 - 27~32 5~10 - ○ ○ ○

◎: 최적 / ○:적용 / △: 사용가 / - : 사용불가

미터나사 추천 드릴 직경 자료표 (2급 나사 기준)

스트레이트 탭, 스파이럴 탭

호칭 치수
Thread Size		 추천드릴직경
Drill Size(mm)		 참고드릴직경(mm)
최소(min) 최대(max)
M3 X 0.5 2.50 2.459 2.599
M4 X 0.7 3.30 3.242 3.422
M5 X 0.8 4.20 4.134 4.334
M6 X 1.0 5.00 4.917 5.153
M8 X 1.25 6.80 6.647 6.912
M10 X 1.25 8.80 8.647 8.912
M10 X 1.5 8.50 8.376 8.676
M12 X 1.0 11.00 10.917 11.153
M12 X 1.25 10.80 10.647 10.912
M12 X 1.5 10.50 10.376 10.676
M12 X 1.75 10.30 10.106 10.441
M14 X 1.5 12.50 12.376 12.676
M14 X 2.0 12.00 11.835 12.21
M16 X 1.5 14.50 14.376 14.676
M16 X 2.0 14.00 13.835 14.21
M18 X 1.5 16.50 16.376 16.676
M18 X 2.5 15.50 15.294 15.744
M20 X 1.5 18.50 18.376 18.676
M20 X 2.5 17.50 17.294 17.744
